Konik manşon çok yaygın bir mekanik şanzıman konektörüdür. Konik manşon, kasnak, dişli, dişli ve şaft arasındaki bağlantıyla yaygın olarak kullanılabilir. Konik manşon, yüksek merkezleme doğruluğu, kompakt yapı, uygun kurulum vb. avantajlarını sağlayabilir.
Koni manşonu, koni yüzeyinin sıkıştırılması yoluyla bağlanır, böylece konik manşonun iç yüzeyi ile şaft arasında ve bağlantı parçasının dış yüzeyi ile göbeği arasında sıkıştırma kuvveti oluşturulur. Makine parçası ile mil arasındaki bağlantı, koni manşonu ile makine parçası arasındaki basınç kombinasyonu (bazen konik manşon üzerinde bir kama yuvası bulunur) ve üretilen sürtünme kuvveti ile gerçekleştirilir. Şu anda, ortak koni manşonu iki tipe ayrılmıştır: transmisyon parçaları için koni manşonu ve yapısal parçalar için koni manşonu.
Koni aktarma parçaları için konik manşonun konikliği genellikle 1:20'den fazladır. Pratik uygulamalarda dişliler, kasnaklar, zincir dişlileri, senkron kasnaklar vb. gibi iletim yapılarında yaygın olarak kullanılır, dişlilerin takılması ve değiştirilmesi gibi sık sık sökülmesi gerekir. Yapısal parçalar için konik manşon, doğrudan kayış aktarımında, zincir aktarımında ve dişli aktarımında kullanılmayan, aynı zamanda güç ileten yapıdaki konik manşonu ifade eder. Yapısal parçalar için konik manşonun konikliği genellikle 1:20'den fazla değildir; bu, yüksek merkezleme doğruluğuna sahip yapılarda kullanılır ve genellikle kullanım sırasında sökülmesine gerek yoktur.

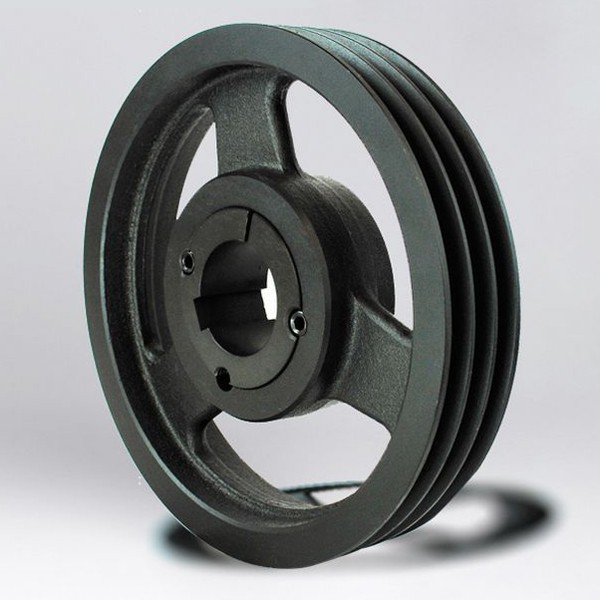

Kayış kasnağı için koni manşonun özellikleri:
① Merkezleme doğruluğu yüksektir ve dönüş doğruluğu iyileştirilmiştir.
② Kilitlenmeden ve konumlandırılmadan önce parçalar mil üzerinde kolaylıkla hareket edebilir. Kilitlendikten sonra sıkı geçme ile eşdeğerdir.
③ Yük eşit olarak dağıtılır, mil omuzunun konumlandırılmasına gerek yoktur ve eksenel olarak atlamak kolay değildir.
④ Kolay montaj, sökme ve değiştirme ve bakım maliyetlerini azaltır.
⑤ Kompakt yapı, alüminyum parçalarla bağlantı gibi kaynaklanamayan malzemeleri bağlayabilir.
⑥ Koni manşonunun bir kısmı standart üretim ve düşük maliyet gerçekleştirmiştir.
