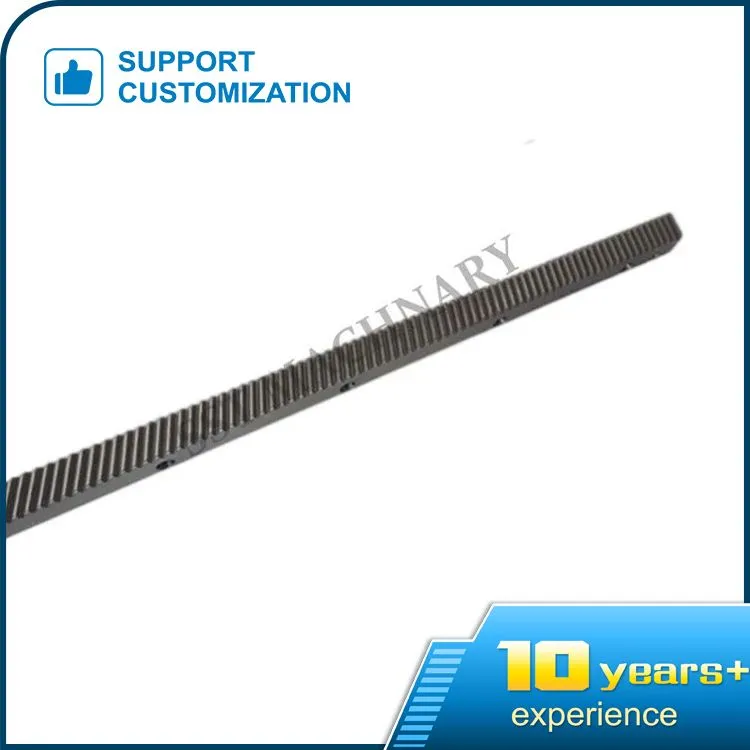

M3 Dişli Rafı

Raf kurulumu ve bağlantı talimatları:

M3 dişli kremayerini daha düzgün bir şekilde monte etmek ve birleştirmek için, standart kremayerin her iki ucunun uç yüzleri yarım dişler halinde işlenecek ve alt dişlerin uç yüzleri negatif toleranslı olacak ve böylece bağlantının kolaylaştırılması sağlanacaktır. Tam bir diş oluşturmak için bir sonraki rafın uç yüzü ve yarım dişler. Raf, birleştirme yoluyla süresiz olarak kullanılabilir.

M3 dişli kremayerini takarken, montaj deliğini diş profili açısına önceden delin. Montaj sırasında deliği açın. Delik de eklenebilir. Kurulum vidasının tork anahtarı ve tabla ile kilitlenmesi gerekir. Altıgen soket vidayı 12,9 torkla sabitleyin. 0,5M uzunluğundaki raf için yerleştirme pimi kullanılmalıdır. Eşleştirilmiş rafı yüksek yükle kullanırken, bağlantı reaksiyonunun yük altında kontrol edilmesi önerilir.

M3 dişli rafının hızlı kurulum yöntemi

1. Raf konumunu vidalarla önceden sıkın ve sabitleyin.

2. Bağlantı kremayerinin kurulumuna yardımcı olması için ters diş ölçüsünü kullanın. Bağlantı kremayeri, diş göstergesi ile kremayerin tamamen temas etmesini sağlamak ve birleştirme diş adımı standardını sağlamak için ileri ve geri hareket eder.

3. Ayarlamadan sonra kremayerin paralelliğini ve raflar arasındaki paralelliği, kremayerin düzgünlüğünü kontrol edin.

4. İncelemeden sonra rafı ön yüke göre sıkıştırın, vidaları 12,9 torkla sıkın ve ardından yerleştirme pimini takın.

Raf ölçerin kurulum yöntemi

1. Raf konumunu vidalarla önceden sıkın ve sabitleyin.

2. Yuvarlak çubuğu rafın herhangi bir dişine yerleştirin ve kurulum referans değeri olarak yay şekilli bir mikrometre kullanarak rafın alt kısmından yuvarlak çubuğun en yüksek noktasına kadar olan mesafeyi ölçün.

3. Yuvarlak çubuğu kremayerin ve bağlantı kremayerinin bağlantı dişlerine yerleştirin, referans değeri olarak referans değeri kullanarak rafın alt kısmından yuvarlak çubuğun en yüksek noktasına kadar olan mesafeyi ölçün ve ayarladığımız referans değerine ulaşın ileri geri ayarlayarak.

4. Ayarlamadan sonra kremayerin paralelliğini ve raflar arasındaki paralelliği kontrol edin, ayrıca kremayerin düzlüğünü de kontrol edin.

5. İncelemeden sonra rafı ön yüke göre sıkıştırın, vidaları 12,9 torkla sıkın ve ardından yerleştirme pimini takın.
