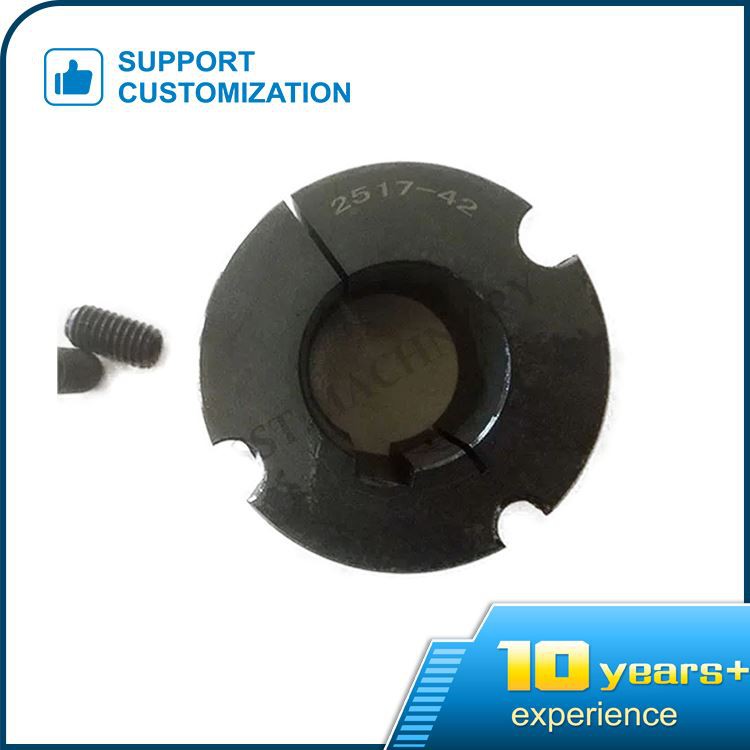

Qd Konik Kilit Burç

Konik kilitlemenin tasarım prensibi: Konik bağlantı sistemleri arasında en ünlüsü "uluslararası" ve "Morse"dur. İlki, fit başına 3,5 inçlik bir konikliğe, 15 derece 48 'lik bir koniklik açısına sahiptir ve kendi kendine kilitleme özelliği yoktur. Hiçbir mekanik kuvvetin kısıtlaması altında eşleşen parçaların ayrılması kolaydır. Tipik Mors koniği, matkabı veya raybalama konisini takım tezgahının eksen sabitlemesine sabitlemek için kullanılır. Koniği, uzunluk başına 0,625 inç çapındadır ve koni açısı 2 derece 59' olup, yağlanmış koşullar altında bile kendi kendine kilitleme özelliğini koruyabilir.

Parçaları mile sabitlemek için koniklik ilkesinin kullanılması esas olarak eksenel kuvveti radyal kuvvete dönüştürmektir. Bu yapı, maksimum bağlama kuvvetini üretebilecek ve aynı zamanda parçaların ayrılmasını kolaylaştırabilecektir. Bu, koniğin en iyi açıyı almasını sağlayarak başarılabilir (8derece).

Koni manşonun (konik burç 2517) eşleşen kuvvetini kısaca açıklayın: eksenel kuvvet, konik manşonu göbeğe doğru zorladığında, mil ile koni manşonu, konik manşon ve göbek arasındaki arayüzde radyal kuvvetler oluşacaktır, ve bu basınçlar 70-80n/mm2'ye (pH > PS) ulaşabilir. Kayış kasnağının ve koni manşonunun konik yüzeyinde 160-190 n/mm2'ye ulaşabilen çevresel çekme gerilimi ve çevresel basınç gerilimi oluşur.

Bu nedenle, kasnak ve koni manşonunun (konik burç 2517) eşleşen tasarımında, kasnak ve koni manşonun eşleşmesi belirlenir ve koni manşonunun şaft açıklığı, izin verilen maksimum şaft açıklığı dahilinde olmalıdır.

Kullanım sırasında konik manşonda (konik burç 2517) çatlaklar bulunduğunda, operatörler bunları izinsiz olarak ele almamalı, ancak profesyoneller tarafından belirlenip onarılmalıdır. Çatlak sığ ise yüzey tahribatsız muayeneden önce işlenebilir. Çatlak yoksa tekrar kullanılabilir. Hala çatlak varsa hurdaya çıkarılır. Özel onarım boyutu profesyonel teknisyenler tarafından belirlenecektir.
