20B Zincir Dişlisi

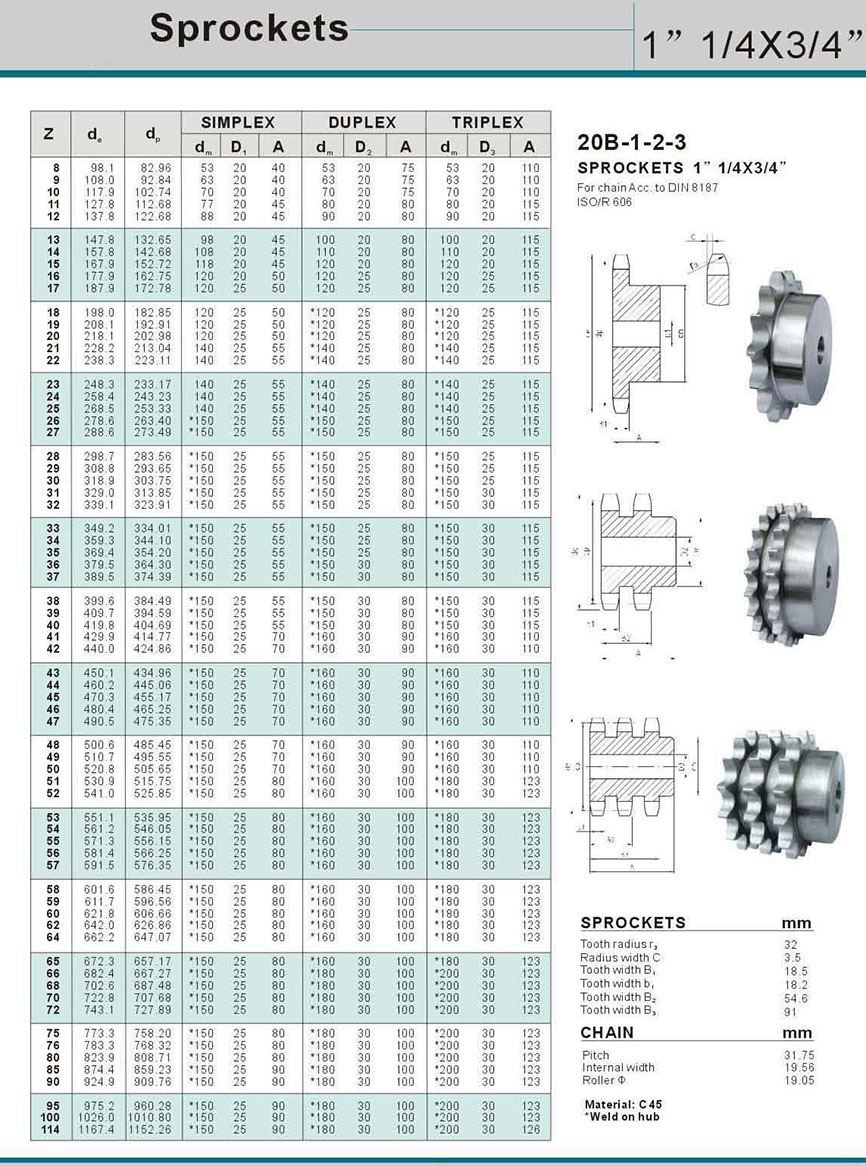

20B zincir dişlisinin parametreleri ve diş profili.

Saha 31.75

İç genişlik 19,56

Silindir 19.05

Diş NO: 8-125

Zincir dişlisi zincir tahrikinin ana parçasıdır ve diş profili standartlaştırılmıştır. Zincir dişlisi tasarımının ana içeriği şunlardır:

Dişlinin yapısını ve boyutunu belirleyin.

Dişlinin malzemesini ve ısıl işlem yöntemini seçin.

20B zincir dişlisinin temel parametreleri.

Eşleşen zincirin adımı P, silindirin maksimum dış çapı D1, sıra adımı Pt ve diş sayısı Z.

Orta karbonlu bir çelik olarak 45 çeliği iyi kapsamlı mekanik özelliklere sahiptir.

20B zincir dişlileri yaygın olarak 45 çelikten sıcak haddelenmiş çelik şeritlerden üretilir.

Zincir dişlisinin işleme ve üretim süreci genel olarak şu şekildedir: çelik şerit tesviye ve kesme → soğuk delme boş → delme → tornalama yüzeyini bitirme → dişli azdırma → indüksiyonla söndürme + temperleme → yüzey işleme

Bu nedenle ham çelik şeridin iyi soğuk işleme ve ısıl işlem özelliklerine sahip olması gerekir.

Dişli malzemesinin belirli bir sertliğe ulaşacak kadar sağlam ve aşınma direncine sahip olması gerekir.

Zincirli tahrik ile kayışlı tahrik arasındaki karşılaştırma: zincirli tahrik, iki şaftın birbirinden uzak olduğu, ortalama aktarım oranının değişmemesi gereken, ancak anlık aktarım oranı gereksinimlerinin katı olmadığı ve çalışma ortamının kötü olduğu durumlara uygulanabilir ( yağlı, tozlu, yüksek sıcaklık).

Zincir dişlisinin uygulanması: metalurji, hafif sanayi, kimya endüstrisi, takım tezgahı, tarım, kaldırma taşımacılığı ve çeşitli araçların mekanik iletiminde yaygın olarak kullanılmaktadır.

Dişli üretiminde uzmanlaşmış işletmelerde, işleme için genellikle özel ekipmanlar ve şekillendirme ocakları kullanılır. Belirli bir spesifikasyona sahip bir ocak yalnızca tek adımlı dişlileri işleyebilir. Seri üretim ekonomik olarak uygundur ve küçük seri üretim çok pahalıdır. Çin'de CNC takım tezgahlarının popülaritesiyle birlikte, genel imalat işletmeleri zincir dişlisini işlemek için ekonomik ve uygulanabilir bir yöntem olan CNC takım tezgahlarını kullanmaya başladı.

İşleme merkezleri ve CNC makineleri gibi CNC takım tezgahları, özellikle karmaşık yüzeylere sahip parçaların işlenmesinde, hassasiyetleri, yüksek derecede otomasyonları ve güçlü uyarlanabilirlikleri nedeniyle yaygın olarak kullanılmaktadır. Örneğin, belirli bir ekipmanın yeni bir ürünü büyük bir dişliye ihtiyaç duyar. Satın alma, uzun döngü, küçük miktar ve yüksek fiyatla rezervasyon gerektirir. İşleme için sayısal kontrollü takım tezgahlarının kullanılması tatmin edici sonuçlar elde edebilir.
